光伏环境监测系统参数配置表

　　将阳光转化为电能。太阳能电池板包含许多光伏电池，这些光伏电池被电连接并封装在模块玻璃的后面，玻璃通过安装框架成阵列连接在一起。将安装一个能量逆变器，以将面板产生的直流输出转换为交流电，然后准备为家庭使用的电器供电，并将其应用于商业和工业用途。

　　实时和历史数据可对系统性能进行全面评估。

　　与数据采集设备兼容，配置简单，从而降低了安装和维护成本。

　　轻松可视化传感器数据。

　　计算PR，预期与实际功率输出，模块效率等。

　　立即识别太阳能光伏系统中的缺陷和故障。

　　立即的异常检测可防止由于缺乏足够的信息而导致太阳能光伏系统长时间关闭。

　　没有互联网时的数据存储。

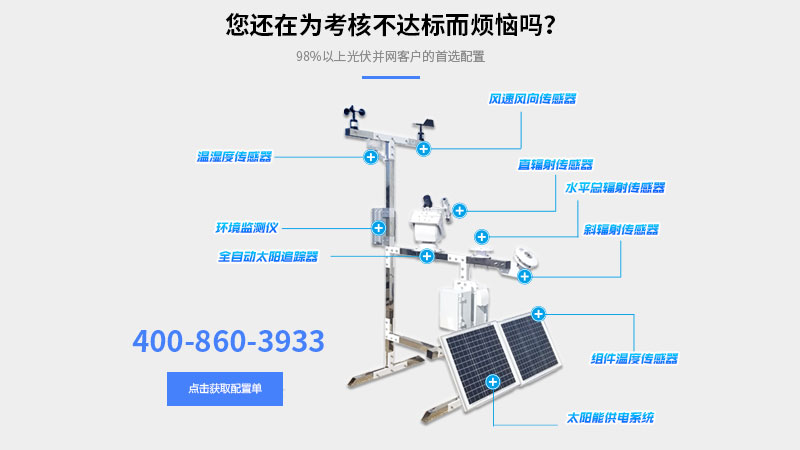

　　1、所述支架上分别布置有全自动跟踪太阳辐射仪、气象测量仪、太阳能电池板及对应太阳能电池板的太阳总辐射表Ⅰ、电源箱以及总控制柜。

　　2、所述全自动跟踪太阳辐射仪由固定于支架上的二维自动跟踪装置、设于二维自动跟踪装置顶部的由二维自动跟踪装置带动产生水平旋转和垂直俯仰运动的托板、设于托板上的四象限光平衡传感器和太阳直接辐射表、与托板连接并联动的台架、与二维自动跟踪装置连接并由二维自动跟踪装置带动产生水平旋转运动的托架、设于托架上的太阳总辐射表Ⅱ和散射辐射表、设于台架顶部的用于遮挡散射辐射表的工作面的遮光黑球体、用于控制太阳辐射值测量的控制柜、固定于控制柜外壳上的GPS卫星定位器组成。

　　3、所述气象测量仪由支撑于支架上的风向标、风速仪、防辐射罩、设于防辐射罩内的温度传感器、湿度传感器和气压传感器;所述太阳能电池板的表面和太阳总辐射表Ⅰ的工作面的倾斜角度一致。

　　香蕉视频黄版下载支持并网太阳能光伏(PV)系统，离网/独立太阳能光伏系统，建筑物集成光伏系统，太阳能热水器，太阳能热和光伏系统以及太阳能照明系统。该系统使用现代，经济高效的方法和以图形化编程语言设计的软件来监控太阳能光伏系统。典型的并网光伏系统压缩多个光伏面板，逆变器，光伏面板温度传感器和天气传感器。这些传感器是有源类型(直流供电)，4-20mA变送器，从逆变器或专用电表获得的交流和直流数据。

　　太阳能监控系统是全面的测量解决方案，可用于公用事业规模光伏项目的施工后监控，并将数据完全集成到工厂系统中。该系统使用高度可靠的数据采集系统，该系统旨在从各种数字和模拟传感器中检索数据，从而使用户能够评估太阳能发电厂的准确效率。为了检测由于维护不当或组件老化而导致的光伏系统效率低下，必须连续收集准确的数据，生成报告并进行长期性能分析。

　　香蕉视频黄版下载的系统提供监视和报告流程的自动化，基于Web的解决方案，使设施管理团队或系统供应商可以监视，诊断和分析历史数据，并评估PV系统的性能和可靠性，还可以为构建自动化系统提供日期可以成为绿色能源建筑不可或缺的一部分。对于并网太阳能光伏系统，香蕉视频黄版下载能够提供三相光伏系统的电能质量(PQ)测量和分析。

　　电压不平衡

　　电压的特性包括下垂，波动和闪烁

　　总谐波失真THD(电压)

　　单个偶次和奇次谐波的贡献

　　稳态RMS电压变化

　　1.天气传感器：

　　-环境温度，相对湿度，热能计，风速计–风速和指向传感器。所有环境传感器(4-20mA)连接到数据收集器单元，该单元将其输出作为ModBus接口提供给具有RS485链接的实时数据集中器

　　2.光伏温度传感器

　　-所有温度传感器均为有源类型，配备4-20mA变送器。

　　-逆变器–直流和交流参数

　　-所有信号均由系统监控，并从逆变器获取DC / AC参数。通过RS485连接使用纯ASCII或Modbus RTU协议或随附设备提供的任何其他协议来检索数据。高度灵活的解决方案，带有可选的附加传感器。

　　该监控系统是专为太阳能光伏电站环境监测系统设计的，为用户提供了全面的环境监控解决方案，其中包括GHI，DNI，反照率，温度和湿度，风向，风速和模块背面温度等各种传感器， 0.2mm分辨率降水传感器等。
